凸耳对夹式蝶阀

产品介绍：

对夹式凸耳蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则呈全开状态。

对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，其结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

应用范围：

蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。

用于硫酸行业中气体管路：炉前鼓风机出入口，接力风机出入口，电除雾串联及联通阀，S02主鼓风机出入口，转化器调节，预热器出入口等调节和截止气量使用。

用于硫磺制酸系统中的焚硫、转化、干吸工段，是硫磺制酸装置用阀的首选品牌，被广大用户认为是：密封性能好，运转轻，副腐蚀，耐高温，操作方便、灵活、使用安全可靠的蝶阀，得到了大量推广使用。

对夹式蝶阀还广泛用于：化工、石化、冶炼、医药、食品等行业中SO2、蒸汽、空气、煤气、氨气、CO2气、油品、水、盐水、碱液、海水、硝酸、盐酸、硫酸、磷酸等介质的管路上作为调节和截流装置使用。

结构特点：

①三向偏心的独特设计使密封面之间无摩擦传动，延长了阀门使用寿命。

②由扭矩产生弹性密封。

③巧妙的楔形设计使阀门有越关越紧的自动密封功能，密封面之间具有补偿性、零泄漏。

④体积小、重量轻、操作轻巧、便于安装。

⑤可根据用户要求配置气动、电动装置，满足遥控和程控的需要。

⑥更换零件材质可适用于各种介质，并可进行衬里防腐（衬F46、GXPP、PO等）。

对夹式蝶阀和闸阀的性能比较公称压力及公称直径相同的普通蝶阀和闸阀相比较，闸阀的密闭性要比蝶阀的好一些。

闸阀体积大，占用空间大。

蝶阀体积小，占用空间小。

具体选用的时候，还要考虑介质的温度、阀门的密封和填料。

规范规定公称直径大于50的用碟阀。

高性能的手动对夹式蝶阀采用了一个双偏心和一个特殊斜锥椭圆密封结构。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病，实现蝶板在开启瞬间密封面即分离，关闭接触即密封的效果，达到延长使用寿命、密封性能最佳的目的。

标准规范：

设计制造标准：GB/T 12238-2008、ANSI B16.34、API609、MSS SP-68、JIS B2032、JIS B2064

结构长度标准：GB/T 12221-2005、API609、JIS B2002

连接法兰标准：GB/T 9113、JB79、SH3406、HG20592、ASME B16.5、ASME B16.47、API605、JIS B2212

压力温度等级：GB/T 12224-2005

试验检验标准：GB/T 13927-2008、API598、JIS B2003

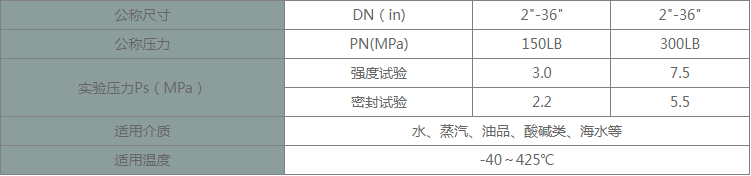

蝶阀主要技术参数

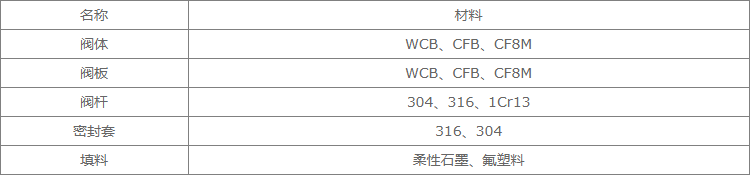

零件材料与工况：

主要尺寸及重量：
