主要用途
高加联成阀包括J761Y型入口液动阀和JH61Y型出口止回阀。当高压加热器管系破裂,引起水位升高,达到报警水位时,入口阀快速关闭,同时止回阀也迅速关闭,切断高压加热器,使高压加热器解列,给水走旁路,从而起到保护高压加热器的作用,使机组正常运行。
产品特点
• 入口液动阀
入口液动阀主路出入口呈直通式,分为上阀座密封及下阀座密封,上层是走两个小旁路,下路是走主路过高加,通过两个密封面调节给水走向。
阀门配备活塞式液压装置,控制介质一般来自凝结水。活塞上下分两个水室,活塞上部有长流水,经过活塞上的通孔流到下部水室排出水室外,起到清洁管路以防止卡涩的作用。
• 出口止回阀
出口止回阀阀体与入口阀一致,当入口阀启闭时,出口止回阀阀瓣在介质作用下自由动作实现阀门启闭。
• 阀门设计有手轮。在阀门关闭高加解列时,可同时通过手轮关闭阀门,防止阀门误开,增加安全性。但在阀门开启系统正常运行时,手轮要开到最上端,避免影响阀门开启。

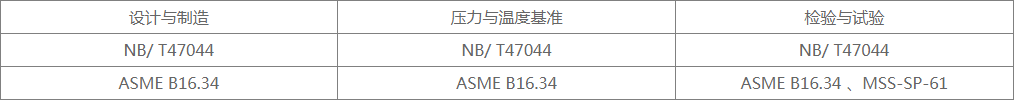

主要设计规范

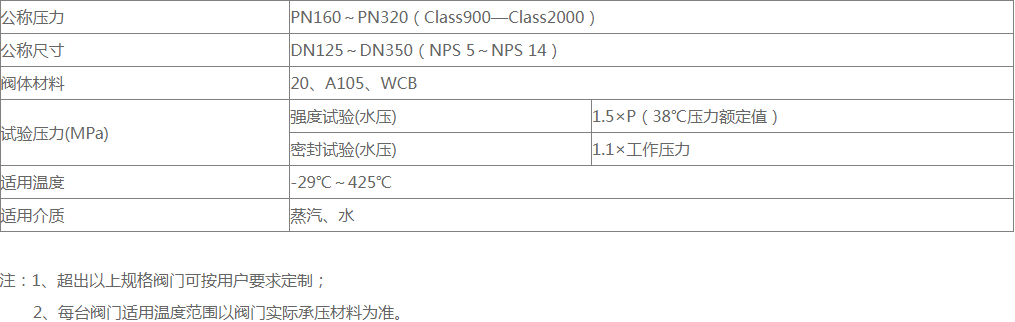

产品范围
