抽汽止回阀

主要用途

抽汽快关逆止阀用于热电厂抽汽系统管路的专用阀门，用于防止汽轮机组成在突然甩负荷时汽轮机内的压力突然降低，抽汽管和各加热器内蒸汽倒流进入汽轮机内造成汽轮叶片打碎，毁坏汽轮发电机的恶性事故，并防止加热器系统管道泄漏使水从抽汽管路进入汽轮机内而发生水击事故，以保护汽轮机的安全运行。抽汽止回阀阀能在0.5秒内快速紧密的关闭，确保在给水加热器出现水位超高时，气动装置部件接到液体逆流信号后，将汽轮机迅速隔开，保护汽轮机及抽汽系统。

产品特点

• 阀门采用旋启式结构,铸造阀体采用流线型阀体设计，阀门流阻小；

• 阀体密封面倾斜30°，减少止回阀关闭时间，保证快速关闭；

• 关闭件阀瓣经摇杆与阀杆活动连接，阀瓣绕阀杆旋转，可以使阀瓣准确的落在阀体密封面上，保证密封面的吻合；

• 该系列止回阀口径较大时根据用户要求可设计重锤，用以平衡阀瓣组件重力矩。当介质正向流动时，帮助打开止回阀，并在运行中保持止回阀平稳，减少振动;

• 侧装执行机构为弹簧复位单作用直行程气动装置或液动装置。气/液动装置默认安装在左侧（顺气流方向看），若用户有特殊要求，需在合同中注明，气/液动装置可安装在右侧。

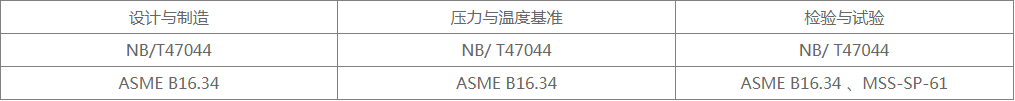

主要设计规范

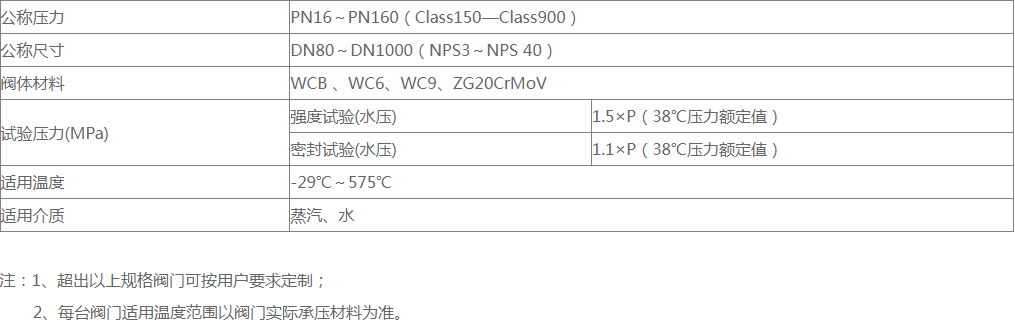

产品范围
