快关蝶阀

主要用途

快关蝶阀主要应用于汽轮机抽汽管路、高炉煤气余压发电装置等高安全等级系统。为了防止汽轮机组在突然甩负荷时汽轮机内的压力突然降低，抽气管和各加热器内蒸汽倒入汽轮机内造成以3000多转高速旋转的汽轮机叶片突然反运转而造成将汽轮机叶片打碎、损坏汽轮发电机的恶性事故，该阀门作紧急切断用，在系统出现危机情况时，能在0.3~0.8秒钟内实施紧急关阀，实现管路的可靠截止。

产品特点

• 阀门采用三维偏心金属密封结构，关闭时安装于阀板上的金属密封圈与锥形阀体密封面相互压紧并成正圆接触，开启时密封圈和阀座之间的整个密封面上相互同时脱开，即瞬间接触和瞬间脱离。密封面之间无宏观摩擦，磨损小，启闭力矩小，密封精度高，耐高温，便用寿命长；

• 蝶板层叠复合圆锥金属密封面由数个密封层组成，密封接触部位是一个圆锥面，而不是一条线，第一层密封失败后，只要移动一点，还有数层可起密封作用，克服了线密封在密封处磨损后，无法再密封而泄漏的缺点；

• 液动执行器采用拨叉传动推动蝶阀的阀杆转动实现阀门的启闭和调节；传动箱一端为液压油缸控制系统，另一端安装复位弹簧缸；

• 液动执行器液压源可采用汽轮机抗燃油或配供液压站提供，根据客户现场条件选择

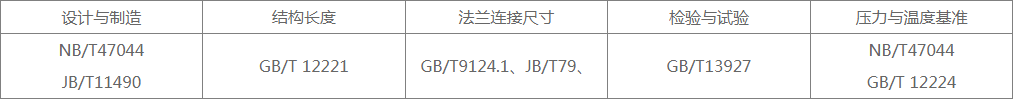

主要设计规范

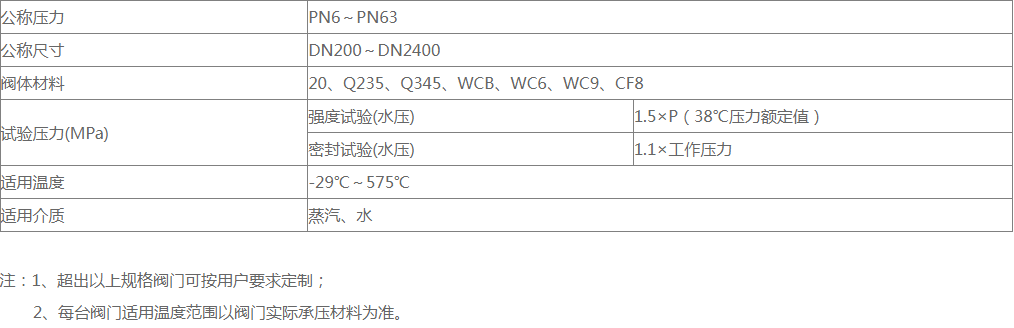

产品范围
